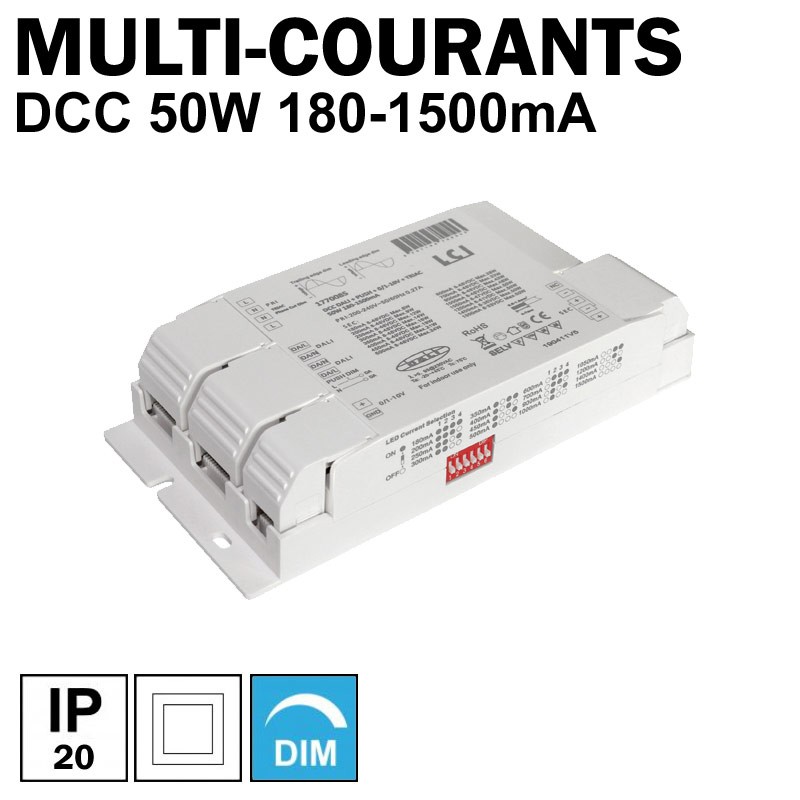

LCI 1770085 - Alimentation LED multi-courants de 180mA à 1500mA

Alimentation LED DCC 50W 180 à 1500mA



87,90 € TTC

Dont 0,12 € d'éco-participation


73,25 € HT

Convertisseur LED gradable DALI, PUSH DIM, TRIAC, 0/1-10V. Alimentation multi-courants constants de 180mA à 1500mA. Cette alimentation et prévue pour une installation en intérieur IP20. LCI 1770085



Certains de nos produits sont garantis pendant 2 ans par le fabricant



Livraison de nos produits par Colissimo en 48 à 72 heures



Possibilité de nous retourner vos produits mais avec notre accord préalable

CONVERTISSEUR LED MULTI-COURANTS LCI DCC 50W 180-1500

A l'aide de petits interrupteurs (appelés Dip switch) vous sélectionnez le courant de sortie de "180mA à 1500mA". Le câblage se fait par des connecteurs " (pas besoins de tournevis). Protocoles de variation de 1% à 100%: TRIAC (phase montante et/ou descendante) - DALI - PUSH - 1-10V - 0-10V



Caractéristiques suivant le réglage du courant

Courant de sortie Puissance de sortie Tension de sortie
180mA 1,5W à 8,6W 8Vdc à 48Vdc
200mA 1,6W à 9,6W 8Vdc à 48Vdc
250mA 2,0W à 12,0W 8Vdc à 48Vdc
300mA 2,4W à 14,4W 8Vdc à 48Vdc
350mA 2,8W à 16,8W 8Vdc à 48Vdc
400mA 3,2W à 19,2W 8Vdc à 48Vdc
450mA 3,6W à 21,6W 8Vdc à 48Vdc
500mA 4,0W à 24,0W 8Vdc à 48Vdc
600mA 4,8W à 28,8W 8Vdc à 48Vdc
700mA 5,6W à 33,6W 8Vdc à 48Vdc
900mA 7,2W à 43,2W 8Vdc à 48Vdc
1000mA 8,0W à 48,0W 8Vdc à 48Vdc
11050mA 8,4W à 49,3W 8Vdc à 47Vdc
1200mA 9,6W à 49,2W 8Vdc à 41Vdc
1400mA 11,2W à 49,0W 8Vdc à 35Vdc
1500mA 12,0W à 49,5W 8Vdc à 33Vdc



Dimensions alimentation LED LCI DCC 50W



Branchement d'une LED avec un convertisseur courant constant

Attention de respecter la polarité de la LED "+ et -"

Branchement une LED sur convertisseur



Branchement de plusieurs LED avec un convertisseur courant constant

Attention le branchement des LED se fait en série.

Branchement plusieurs LED sur convertisseur

LCI1770085

Fiche technique

Largeur
83mm
Longueur
165mm
Hauteur
45mm
Etanchéité
IP20
Température ambiante (Ta)
-20°C à +50°C
Tension d'entrée AC
220 - 240 Vac
Courant constant de sortie
180-200-250-300-350-400-450-500-600-700-900-1000-1050-1200-1400-1500mA
Tension de sortie
8 - 48V
Puissance de sortie
Suivant réglage du courant (Voir description)

Références spécifiques
